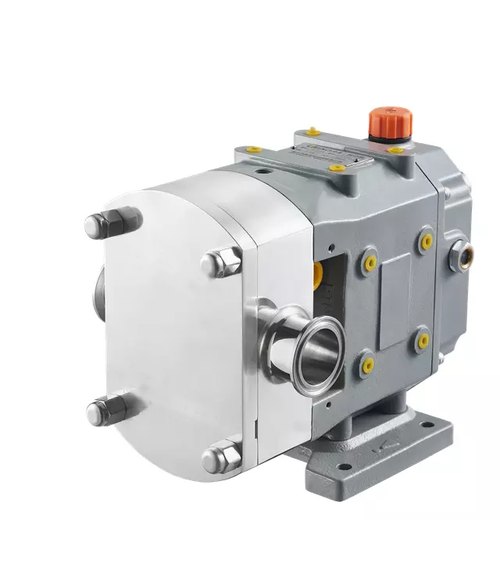

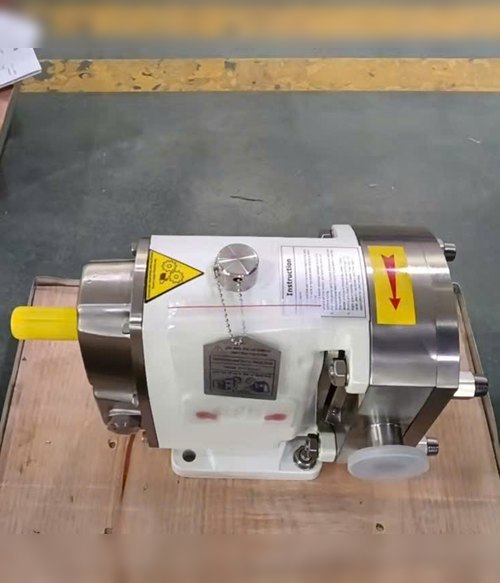

TUL-35 là bơm rotor (bơm cánh khế) inox 316L cho thực phẩm, sữa, dược mỹ phẩm và hoá chất. Cửa 2,5″, áp tối đa 12 bar; với rotor bướm mỗi vòng đẩy 0,468 lít, cho 1,4 – 11,23 m³/h ở tốc độ khuyên dùng 50–400 vòng/phút.
Lưu ý vận hành TUL-35
- Không đóng van xả khi bơm chạy; nên có van an toàn.
- Không chạy khô kéo dài.
- Chạy trong dải 50–400 vòng/phút; 700 vòng/phút chỉ là giới hạn.
- Sản phẩm có hạt: rotor bướm hoặc 3 cánh xoắn, tốc độ thấp.
Ví dụ tính nhanh
TUL-35 rotor bướm đẩy 0,468 lít mỗi vòng. Ở 300 vòng/phút: 0,468 × 300 = lít/phút, nhân 60 chia 1000 được khoảng 8,42 m³/h. Cần ít hơn thì giảm tốc, cần nhiều hơn thì tăng tốc nhưng nên giữ trong dải 50–400 vòng/phút.
Cấu hình theo đơn hàng
- Vật liệu: inox 316L, duplex 2205 hoặc Hastelloy C276.
- Độ nhám: Ra ≤ 0,8 / 0,6 / 0,4 µm.
- Truyền động: giảm tốc, điều tốc cơ, servo hoặc biến tần.
- Phụ kiện: van an toàn ngoài, áo giữ nhiệt, phễu, xe đẩy.
Hợp và chưa hợp
Hợp: sản phẩm đặc, có hạt, dễ nát, cần vệ sinh (thực phẩm, sữa, dược, mỹ phẩm), cần đảo chiều bơm.
Chưa hợp: chỉ bơm dầu, nhớt không cần vệ sinh thực phẩm (xem bơm nhớt bánh răng); nước sạch lưu lượng lớn; nhiệt độ trên 150°C.
Chọn rotor cho TUL-35

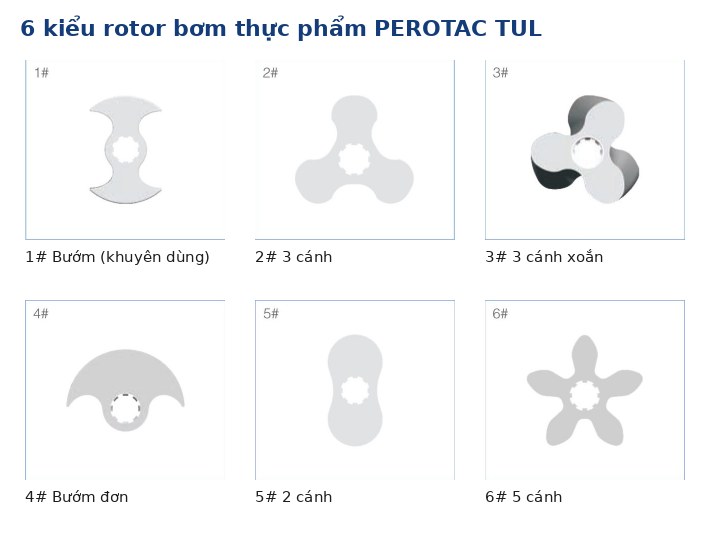

Catalogue có 6 kiểu rotor:
| Rotor | Lít/vòng | Q max | Q khuyên dùng |
|---|---|---|---|
| Bướm (1#)* | 0,468 | 19,7 m³/h | 1,4 – 11,23 m³/h |
| 3 cánh (2#) | 0,526 | 22,1 m³/h | 1,58 – 12,6 m³/h |
| 3 cánh xoắn (3#) | 0,526 | 22,1 m³/h | 1,58 – 12,62 m³/h |
| Bướm đơn (4#) | 0,468 | 19,7 m³/h | 1,4 – 11,23 m³/h |
| 2 cánh (5#) | 0,522 | 21,9 m³/h | 1,57 – 12,5 m³/h |
| 5 cánh (6#) | 0,554 | 23,3 m³/h | 1,66 – 13,3 m³/h |
* Rotor bướm được hãng khuyên dùng.
- Bướm (1#): ít làm vỡ hạt, xung nhỏ.
- 3 cánh (2#): xung nhỏ hơn rotor bướm.
- 3 cánh xoắn (3#): ít vỡ hạt, xung rất nhỏ, giá cao.
- Bướm đơn (4#): cho hạt lớn, xung lớn, áp thấp.
- 2 cánh (5#): xung lớn, áp thấp.
- 5 cánh (6#): xung rất nhỏ, lưu lượng nhỏ hơn.
Toàn dòng PEROTAC TUL
| Model | Cửa | Áp max | Q max* |
|---|---|---|---|
| TUL-20 | DN25 | 15 bar | 5,1 m³/h |
| TUL-23 | DN40 | 15 bar | 7,2 m³/h |
| TUL-25 | DN50 | 15 bar | 10,1 m³/h |
| TUL-30 | DN50 | 15 bar | 15,7 m³/h |
| TUL-35 | 2,5″ | 12 bar | 19,7 m³/h |
| TUL-55 | DN65 | 12 bar | 15,9 m³/h |
| TUL-60 | 3″ | 10 bar | 17,6 m³/h |
| TUL-70 | 3″ | 15 bar | 41,1 m³/h |
| TUL-80 | DN80 | 15 bar | 41,1 m³/h |
| TUL-100 | DN100 | 10 bar | 52,7 m³/h |
| TUL-125 | DN125 | 10 bar | 67 m³/h |
* Rotor bướm. Nguồn: catalogue PEROTAC dòng TU/STU.
Câu hỏi thường gặp
TUL-35 chịu nhiệt bao nhiêu?
Tới 150°C theo thông số chung dòng TU/STU.
Công suất động cơ bao nhiêu?
Chọn theo lưu lượng, độ nhớt và áp thực tế khi báo giá.
Đảo chiều bơm được không?
Được, đảo chiều quay động cơ là đảo chiều bơm.
Mr Linh hỗ trợ chọn bơm rotor qua số 0967 061 987. Tham khảo bơm thực phẩm PEROTAC TUL.
